MODOで現在ギターを作ってますが、そのパーツにプラスのネジ穴があるんですが、ちょっと試行錯誤したので記事にしてみました。こんなパーツ一つにどんなけ時間かけてるのっていうね。作り方がヘタクソでしたらごめんなさい。
まずネジ穴の形状を見てみましょ。プラスの部分の形状を作るには最低12ポイントが必要だと思ったので、
![130508_modo_nezi_00.jpg](https://www.photoshop777.com/wp-content/uploads/image/130508_modo_nezi_00.jpg)
とりえず、12ポイントの正円から適当な+マークを作ります。
![130508_modo_nezi_01.jpg](https://www.photoshop777.com/wp-content/uploads/image/130508_modo_nezi_01.jpg)
円周に1本エッジを追加して、+の内側には
![130508_modo_nezi_02.jpg](https://www.photoshop777.com/wp-content/uploads/image/130508_modo_nezi_02.jpg)
ベベルを掛けてSDSにした時にRがきつくなるようにします。
![130508_modo_nezi_03.jpg](https://www.photoshop777.com/wp-content/uploads/image/130508_modo_nezi_03.jpg)
一旦SDSにしてみました。さきほどの部分はきつくなりましたが、+部分が丸いので、
![130508_modo_nezi_15.jpg](https://www.photoshop777.com/wp-content/uploads/image/130508_modo_nezi_15.jpg)
角のエッジ12本を選択してベベルします。
![130508_modo_nezi_04.jpg](https://www.photoshop777.com/wp-content/uploads/image/130508_modo_nezi_04.jpg)
こんな感じ。
![130508_modo_nezi_05.jpg](https://www.photoshop777.com/wp-content/uploads/image/130508_modo_nezi_05.jpg)
エッジが3本ありますけど、こんな感じで3本のエッジを全部1本にまとめます。これしないと外側の丸がカクカクになっちゃいますのでね。
![130508_modo_nezi_09.jpg](https://www.photoshop777.com/wp-content/uploads/image/130508_modo_nezi_09.jpg)
こんな感じね。
![130508_modo_nezi_16.jpg](https://www.photoshop777.com/wp-content/uploads/image/130508_modo_nezi_16.jpg)
で、エッジをもう少し調整してこんな感じ。
![130508_modo_nezi_10.jpg](https://www.photoshop777.com/wp-content/uploads/image/130508_modo_nezi_10.jpg)
SDSかけてみました。3本エッジが気に食わない。けどとりえあずこれでいいか。
![130508_modo_nezi_11.jpg](https://www.photoshop777.com/wp-content/uploads/image/130508_modo_nezi_11.jpg)

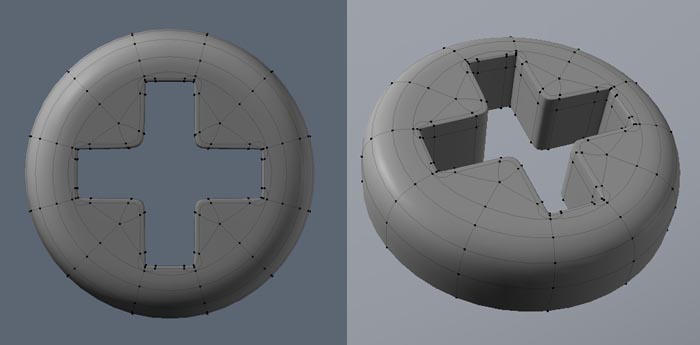

ネジの+部分はよく見ると内側が丸くなってるので、内側のエッジを調整して完成したのが左のアイテムです。ポイント少なくモデリングしてみたかったんですけど、どうでしょ?
![130508_modo_nezi_12.jpg](https://www.photoshop777.com/wp-content/uploads/image/130508_modo_nezi_12.jpg)
ちなみに12ポイントの角R分を考えて12×3=36ポイントの正円から作ってみたのがこちら。こっちの方が作るの簡単です。
![130508_modo_nezi_14.jpg](https://www.photoshop777.com/wp-content/uploads/image/130508_modo_nezi_14.jpg)
ちなみにこれは僕が適当にモデリングする方法なので、その方法よりこっちの方がやりやすいよ〜っていうのがあったら教えてほしいです!コメント待ってます。
