ここ最近毎日modoのモデリング練習をやってまして、一応チュートリアル動画はあるけど、これって何も作り方分からない場合どうやってモデリングするの?という事を頭にいれつつ、最後の完成系だけをみて作る練習方法とかやってたんですね。で、サッカーボールのモデリングの時に、これはどうやるの?何か法則があるのかな。と、理数系が苦手なんで悩んでたんですが、ふと超簡単に考えれば作れるんだな。という事がわかりました。

スポンサードリンク

まずサッカーボールモデリングしてとこれが手元にあると考えて。
サッカーボールの物が手元に来て、これちょっとモデリングして?と言われた場合です。

まずは面の数を数えます。

●正5角形 12個
●正6角形 20個
である事が分かります。
次に、赤点の5角形の頂点数を調べると、勝手に6角形の頂点も含まれているという事が分かりますので、5(5角形の赤点の数)x12(5角形の数)=サッカーボール全部で60頂点という事が分かります。

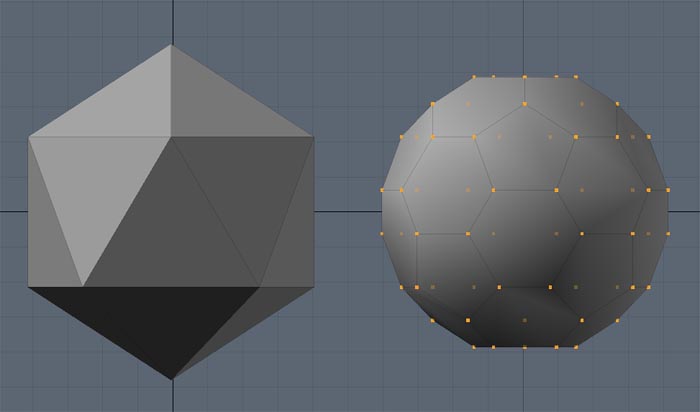

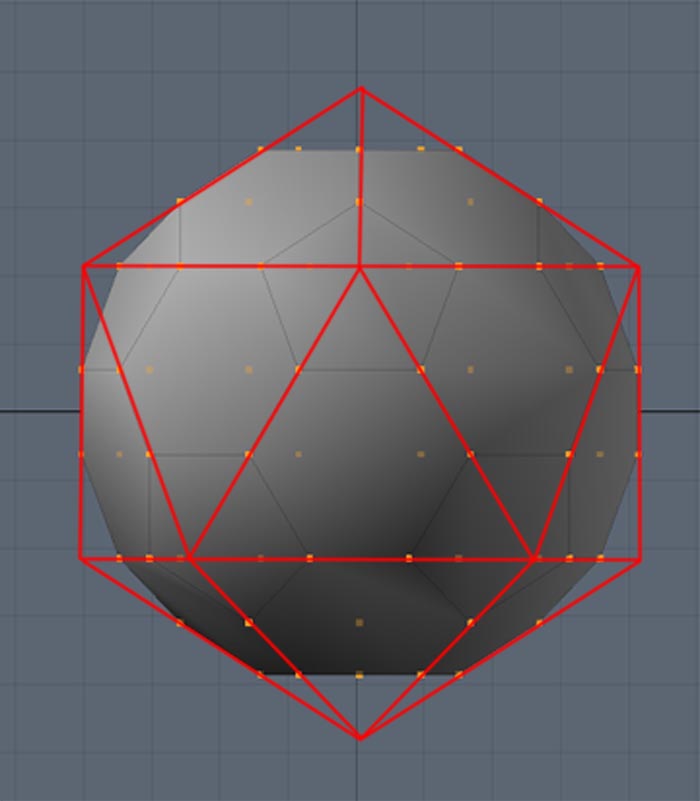

正5角形を12個つくればサッカーボールが作れるという事が分かりますので、12個の正5角形を作るには20個の正3角形を作り、そこから頂点をベベルすればサッカーボールの完成です。
MODOだと球から「球モード」をモザイクにして分割レベルを0にすれば20多角面が直ぐに出来ますので、その頂点をベベル0で引っ張ればすぐに出来ますよ。
1からサッカーボールを作るメイキング動画です。
